特點和優點
P5100A
直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
100X，帶表頭編碼
UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
7 ~ 30 pF 補償范圍
TPP0850
直流至 800 MHz
2500 V峰值，1000 VRMS CAT II
50X，帶表頭編碼
設計適用于 MSO/DPO5000 和 MSO/DPO4000B 系列示波器
P5122
用于 TPS2000 和 THS3000 系列示波器
直流至 200 MHz
直流耦合時為 1000 VRMS CAT II*1
可浮動到 600 VRMS CAT II
100X
IEC61010-031
P5150
用于 TPS2000 和 THS3000 系列示波器
直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
可浮動到 600 VRMS CAT II 或 300 VRMS CAT III
用于波紋測量的首選探頭
50X
10 ~ 25 pF 補償范圍
UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031
P6015A
高壓 – 20 kV DC/40 kV 峰值（100 ms 脈沖寬度）
高帶寬 – 直流至 75 MHz
硅樹脂介電質
選配 1000X 帶表頭編碼
大補償范圍（7 ~ 49 pF）
大容量多功能地導線和鱷魚夾
應用
電源設計
設計電機拖動
電子鎮流器
功率半導體
開關模式控制
UPS 系統
功率整流器
*1 P5122 探頭不得在 TPS2000 系列示波器上對直流偏置超過 300 V 的信號進行交流耦合測量。測量高壓直流電源的波紋時推薦使用 P5150 探頭。

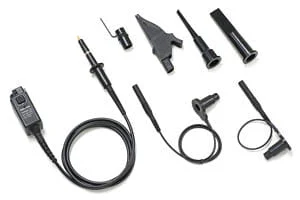

P5100A 高壓探頭
P5100A 為具有低輸入電容的高頻應用高壓探頭 (2.5 kV)。探頭進行補償后可用于標稱輸入電容為 7-30 pF 的插件和示波器。多種螺接附件可以方便連接測試中的設備。
TPP0850 高壓探頭
TPP0850 為高壓信號（高達 2500 Vp-p）提供超高帶寬探頭 (800 MHz)。這是測試功率半導體和開關電源的理想帶寬，仍通過提高切換速度來將功率損耗降至最低，從而需要上升時間更快、帶寬更高且電壓更高的探頭。TTPP0850 滿足這一需要并可與在 1200 VRMS 下（高于標準通用探頭的電壓工作范圍）工作的晶體管開關電路配合使用。其還適用于需要更快上升時間的新興電源應用。
P5150 和 P5122 IsolatedChannel? 應用
在許多應用中，能夠?qū)y(cè)量與接地隔離，以及在通道之間隔離公共電壓，都非常重要。P5150 或 P5122 與 TPS2000 和 THS3000 系列數字存儲示波器配合使用，既能實現測量與接地之間的隔離，又能實現通道之間的完全隔離。測量高壓直流電源的波紋時推薦使用 P5150 探頭。P5122 探頭不得在 TPS2000 系列示波器上對直流偏置超過 300 V 的信號進行交流耦合測量。
P6015A 高壓探頭
對于 2.5 kV 以上大容量、高性能的電壓測量，P6015A 已經成為行業標準。您可以測量高達 20 kVRMS 的直流電壓，以及高達 40 kV 的脈沖電壓（峰值，100 ms 脈沖寬度）。75 MHz 的帶寬可以讓您捕捉快速高壓信號。
P6015A 使用的介電質為環保型硅化物，無需重新填充。更多功能包括：它具有 7-49 pF 的補償范圍、適用于相鄰放大器輸入的小型補償盒、以及適用于大多數泰克數字示波器的表頭。使用表頭以后，顯示的電壓幅值即為實際信號值，無須再通過系數 1000 進行折算。
注意：如果使用非 Tektronix 數字示波器的表頭版本，可能會導致表頭顯示出錯。
