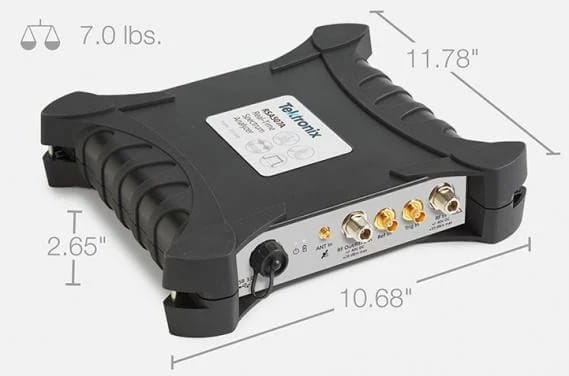

RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了高性能便攜式頻譜分析功能。
功能和特點
9 kHz 至 3.0/7.5/13.6/18.0 GHz 頻率范圍覆蓋了各種分析需求
40 MHz 采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析
高速全頻寬掃描（70 GHz/秒），便于快速設置和發現
標準 GPS/GLONASS/北斗接收機，用于繪制地圖
選配跟蹤發生器，執行增益/損耗、天線和電纜測量
DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
Mil-Std 28800 Class 2 環境、沖擊和振動規范，適用于嚴酷的條件
內置電池，延長現場操作時間
SignalVu-PC 軟件提供了實時信號處理及 DPX? 頻譜/三維頻譜圖，最大限度地縮短搜尋瞬態信號和干擾所需的時間
EMC/EMI 預一致性測試和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松附件設置、環境捕獲、故障分析和報告生成
100% 檢測概率捕獲持續時間最短 15 μs 的信號，保證您每次問題發生時一次就能看到問題
標配應用編程接口，用來開發自定義程序
應用(A)
通用頻譜分析
無線網絡安裝及維護
頻譜監控
頻譜管理
搜尋干擾
EMI/EMC 一致性檢查和故障排除
頻譜操作
輻射危害 (RADHAZ) 測試
排放控制 (EMCON) 監控
信號智能 (SIGINT) 監控
RSA500 系列為您節省時間，助您馬到成功
RSA500 系列提供了實時頻譜分析功能，解決頻譜管理人員、干擾搜尋人員和網絡維護人員面臨的問題，他們需要追蹤查找困難的干擾源，維護 RF 網絡，保留工作記錄。系統核心是基于 USB 的射頻頻譜分析儀，它捕獲 40 MHz 實時帶寬，在嚴酷環境中實現優異的保真度。由于 70 dB 無雜散動態范圍及高達 18.0 GHz 的頻率范圍，您可在測量結果中檢查關心的所有信號，可信度頗高。USB 外形使您的手中不再負重，而代以輕便的 Windows平板電腦或筆記本電腦。您手里拿著的是輕便的 PC，而不是很重的頻譜分析儀，您可以行動起來更快，電池續航時間更長，完成工作更迅速。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、雙工器和其他網元，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件在現場提供豐富的分析功能
與 RSA500 配合工作的是一款強大的程序 — SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前高性能電池操作解決方案中沒有提供的深入分析功能。DPX? 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
RSA500A 與 SignalVu-PC 相結合，提供高級現場測量功能
由于 40 MHz 實時帶寬，獨特的 DPX? 頻譜/頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 15 μs。下圖顯示了 WLAN 傳輸（綠色和橙色），在屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖（屏幕上方部分）在時間上把這些信號清楚地分開，顯示任何信號碰撞。
通過無人值守的模板監測功能，可以方便地找到意外的信號。可以在 DPX? 頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色位置發生了模板違規，因此將保存屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。
標配 SignalVu-PC 軟件可以迅速簡便地完成尋向和信號強度測量。在下圖中，通過使用推薦的第三方 Alaris 智能天線，羅盤持續監測天線方向，同時信號強度監測儀執行測量，用聲音表明信號強度。在與 SignalVu-PC 的 MAP 選項結合使用時，信號強度和方位角自動放在選擇的地圖上。
跟蹤發生器(RSA500 的選項04) 通過SignalVu-PC控制。下面顯示了 800 MHz 至 3 GHz 的帶通濾波器。選項 SV60 增加了回路損耗、電纜損耗和遠程故障。
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
通用調制分析（27 種調制類型，包括 16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK）
使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
基本速率、低能耗和藍牙 5 的 Bluetooth? 分析。部分支持增強數據速率
對第 1 期和第 2 期信號進行 P25 分析
對 802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
5G 新無線電 (NR) 上行鏈路/下行鏈路 RF 功率、功率動態、信號質量和輻射測量
繪制地圖
脈沖分析
AM/FM/PM/直接音頻測量，包括 SINAD、THD
播放記錄的文件，包括在所有域中進行全面分析
信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 數字表。下面顯示了選定的應用。
EMC/EMI

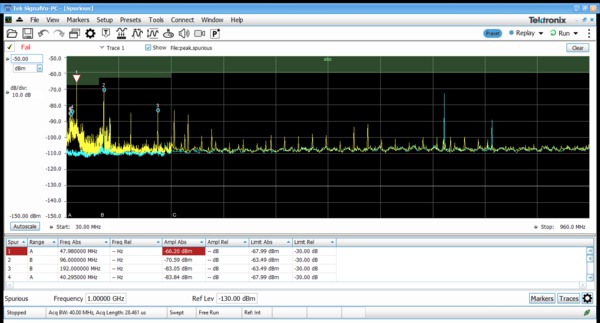

可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量。可以在校正文件中輸入和存儲變送器、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960 MHz 測試，其中陰影部分是 FCC Part 15 Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中。可以通過選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向導，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
藍牙
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選項 SV27 支持 RF.TS.4.2.0 和 RF-PHY.TS.4.2.0 測試規范規定的基本速率和低能耗發射機測量。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5 標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸的物理層數據并使用顏色編碼符號表中的數據包字段以便清晰標識。
提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
APCO 25
SignalVu-PC應用SV26在APCO P25信號上迅速執行基于標準的發射機健康校驗。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
小區號
通道功率
占用帶寬
鄰道泄漏比 (ACLR)
頻譜輻射模板 (SEM)
TDD 發射機關閉功率
基準信號 (RS) 功率
測量滿足 3GPP TS 第 12.5 版中的定義，支持所有基站類別，包括微微小區和毫微微小區。報告通過/失敗信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。

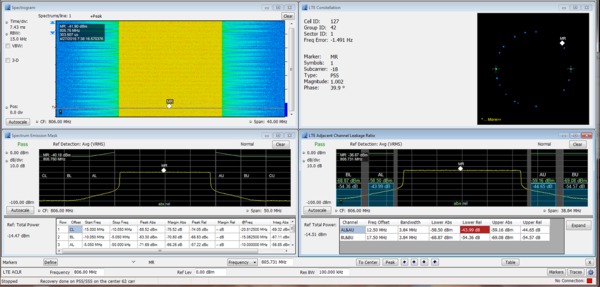

下圖顯示頻譜監測，其中結合使用頻譜圖畫面與小區號/星座圖、頻譜輻射模板和 ACLR 測量。
5G NR 調制分析和測量選項
5G NR 是 矢量信號分析 (VSA) 軟件支持的一組不斷擴充的信號標準、應用和調制類型。 VSA 5G NR 分析選項提供基于 3GPP 的 5G NR 規范的信號頻域、時域和調制域的全面分析能力。
通過配置頻譜結果軌跡、采集時間和 NR 特定調制質量（例如 EVM、頻率誤差、I/Q 誤差）軌跡和表，工程師可以識別總體信號特征，并排除間歇性錯誤峰值或重復出現的同步故障。
誤差矢量幅度 (EVM) 是用于描述信號質量的品質因數。它通過測量給定符號的理想星座點與實際測量點之間的 I/Q 平面差異來實現此目的。它可以理想子符號的 dB 或 % 為單位進行測量，歸一化為接收的平均 QAM 功率，并顯示符號與理想符號關系的星座圖。EVM 與符號的關系或 EVM 與時間的關系給出了所考慮的符號數量中或時隙內的時間中存在的 OFDM 符號的 EVM。
對于自動化測試，SCPI 遠程接口可用于加快設計速度，從而能夠快速過渡到設計驗證和制造階段。
5G NR 發射機測量核心所支持的功能
5G NR 選項(5GNRNL-SVPC) 支持 5G NR 調制分析測量，符合 3GPP TS38 規范版本 15 和版本 16 的要求，包括：
分析上行鏈路和下行鏈路幀結構
5G NR 測量和顯示包括
調制精度 (ModAcc)
通道功率 (CHP)
相鄰通道功率 (ACP)
頻譜輻射模板(SEM)
占用帶寬 (OBW)
功率與時間的關系 (PVT)1
誤差矢量幅度(EVM)
摘要表，含 ModAcc、SEM、CHP、ACP、OBW、PVT 和 EVM 測量的所有標量結果
通過跨域的耦合測量進行深度分析和故障排除，使用多個制造商關聯結果，以查找根本原因。
以 CSV 格式保存報告，包括配置參數和測量結果
為每個組成載波提供 PDSCH 或 PUSCH 的可配置參數
對于下行鏈路，支持符合 3GPP 規范、適用于 FDD 和 TDD 的測試模型
繪制地圖
SignalVu-PC MAP應用實現了干擾搜尋和位置分析功能。使用方位角功能確定干擾位置，通過在繪制的測量地圖上畫線或畫箭頭來指明方向，或者使用推薦的 Alaris 智能天線自動放置方位角。
信號勘測/分類
應用 SV54 提供專家系統指引，協助用戶對信號分類。您可以迅速創建關心的區域，用戶可以高效地識別并對信號分類。當疊加在軌跡頂部時，頻譜曲線模板提供了信號形狀指引，同時顯示頻率、帶寬和通道編號，可以快速進行分類。可以迅速簡便地對 WLAN、GSM、W-CDMA、CDMA、藍牙標準和增強數據速率、LTE FDD 和 TDD、ATSC 等信號分類。可以從 H500/RSA2500 信號數據庫庫中導入數據庫，簡便地轉換為新的軟件庫。
典型的信號勘測如下所示。勘測是電視廣播頻段的一部分，7 個區域被聲明為允許 (Permitted)、未知 (Unknown) 或未授權 (Unauthorized)，每個區域分別用色條指明。在細節圖中，我們已經選擇了單個區域，由于我們聲稱這是一個 ATSC 視頻信號，因此 ATSC 信號的頻譜模板疊加在區域中。信號與頻譜模板匹配度非常高，包括信號下方的殘留載波、ATSC 廣播的特點。
回波損耗/VSWR, 故障測距, 電纜損耗
輕松執行維護和調試任務。在配備選項 04 跟蹤發生器時，帶有應用許可 SV60xx-SVPC 的 RSA500A 可以在電纜、器件和天線上進行單端口測量。
電纜的回波損耗與距離關系，其中插入了一個桶狀連接器和一條擴展電纜。The point at M2 (17.638 m, MR) is the barrel connector and the point marked by M1 at 19.725 m is the end of the cable.
從 700 MHz 至 2.6 GHz 測得的通帶濾波器的回波損耗。標記被放在1.48 GHz (-34.4 dB 回波損耗)和1.73 GHz (-11.68 dB 回波損耗) 處，指明濾波器通帶中的最佳匹配和最差匹配。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有 SignalVu-PC 測量數據，包括 DPX 頻譜圖。在播放過程中保持最短信號時長指標。可以執行 AM/FM 音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬。可以在記錄的信號上執行頻率模板測試，支持最高40 MHz頻寬，模板違規操作包括蜂鳴、停止操作、保存軌跡、保存圖像、保存數據。可以選擇并循環播放的各個部分，重復考察關心的信號。播放可以是無隙的，也可以插入時隙，縮短復核時間。
記錄的時鐘時間在三維頻譜圖標記中顯示，與真實世界事件相關。在下圖中，正在重播 FM 頻段，使用一個模板檢測頻譜違規，同時偵聽 92.3 Mhz 中心頻率的 FM 信號。
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。
USB 頻譜分析儀使用的儀器控制器
在現場操作中，完整解決方案需使用一臺 Windows 平板電腦或筆記本電腦，用于運行儀器、保留記錄及進行通信。泰克推薦使用 Panasonic FZ-G1 平板電腦（作為單獨設備提供），以用于控制 RSA500 系列。
Panasonic FZ-G1 平板電腦單獨出售，可從 Panasonic（網址為 https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughbook-g1）和各種第三方供應商處購買。泰克推薦使用 FZ-G1，因為 FZ-G1 相比于其他平板電腦具有更高的性能、便攜性和堅固的外形尺寸，并且已經過測試，可與所有 USB RSA 產品配合使用。
主要指標，儀器控制器
Windows 10 Pro 64 位操作系統
Intel(R) CoreTM i5-6300U vProTM 2.4-3.0 GHz 處理器
8GB RAM
256 GB 固態硬盤
10.1" (25.6 cm) 日光下可讀屏幕
10 點多觸點 + 模數轉換器屏幕加標配輸入筆界面
USB 3.0 + HDMI 端口，第二個 USB 端口
Wi-Fi，Bluetooth? 和 4G LTE 多載波移動寬帶，支持衛星 GPS
經過 MIL-STD-810G 認證（4' 跌落、沖擊、振動、雨水、塵土、沙粒、高度、冷凍/解凍、高溫/低溫、溫度驟變、濕度、易爆氣體）
經過 IP65 認證的密封全天候設計
集成麥克風
集成揚聲器
屏幕上和按鈕式音量和靜音控制
集成備用電池，支持熱插拔蓄電池
3 年保修，帶有商業級支持（由 Panasonic 在本地區提供）
用于搜尋干擾的智能天線
泰克推薦 Alaris 智能天線 (DF-A0047)，其內置 USB 羅盤，支持尋向和干擾搜尋應用。有關天線的詳細信息，請訪問 Alaris 的網站 www.alarisantennas.com/products/df-a0047-handheld-wideband-direction-finding-antenna/。下面匯總了其功能和技術數據。
頻率范圍：20 MHz – 8.5 GHz
提供 9 kHz-20 MHz 擴展頻率（0.3m 環形天線），請聯系 Alaris。
觸發控制，支持單手操作及下述功能：
前置放大器開/關
頻段開關
標準扶手延伸裝置，在長時間搜尋干擾操作中非常舒適
提供裝運箱
Alaris 尋向智能天線。

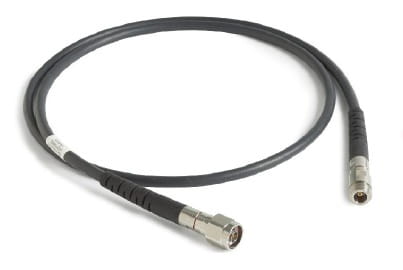

泰克的穩相電纜，用于電纜和天線測量
天線，用于干擾搜尋
每臺 RSA500A 標配軟包 PN 016-2109-01，可以放該儀器、一臺平板電腦和各種附件
